Transformateur de charge dometic

[lenomade49]

Bonjour,

Je possède un chargeur de batterie dometic. Le modèle du chargeur est un DCC1224-10. Il permet de recharger une batterie depuis une tension de 12V. Il a une fonction de charge à 10 A et une charge à 5 A. J’arrive à le faire fonctionner en 10 A en branchant la borne au 12 V, mais pas en 5A. Je ne sais pas où brancher cette connectique. Sur le livre de l’appareil, il est inscrit “régulation de puissance pour limiter le courant de charge à 5 A”. Est-ce que quelqu’un connait cet appareil où pourrait m’aider à résoudre ce problème ?

Merci d’avance

[thierry-16]

Bonjour .

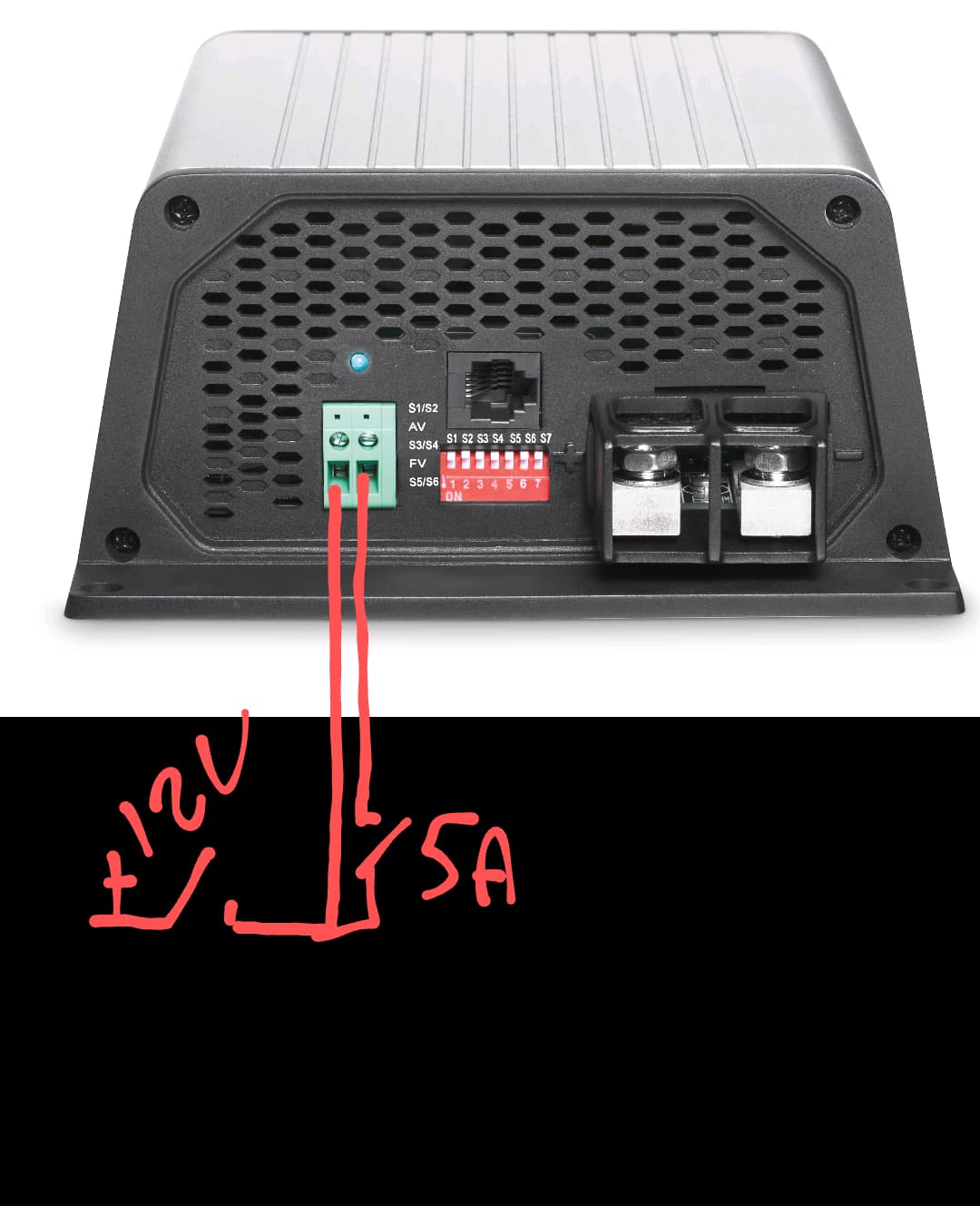

En rouge , avez vous une photo de votre DC/DC .?

Je présume qu’il faut y mettre le d+ ici ou un inter de commande …
Mais rien ne dit si c’est à la masse , au primaire ou au secondaire …
Moi sur papier je ne vois pas si c’est un connecteur ou un commutateur.

Cordialement
Thierry

[lenomade49]

Bonjour,

Oui, c’est celui que vous avez mis comme image. Le connecteur de gauche sert pour un chargement à 10A, et ça fonctionne plutôt bien quand on le connecte sur la borne +. Je sais que celui qui se trouve à côté (en rouge) sert à utiliser l’appareil avec une tension de charge de 5A, mais je ne sais pas comment le connecter.

Cordialement
Samuel

[thierry-16]

Bonsoir toutes et tous .

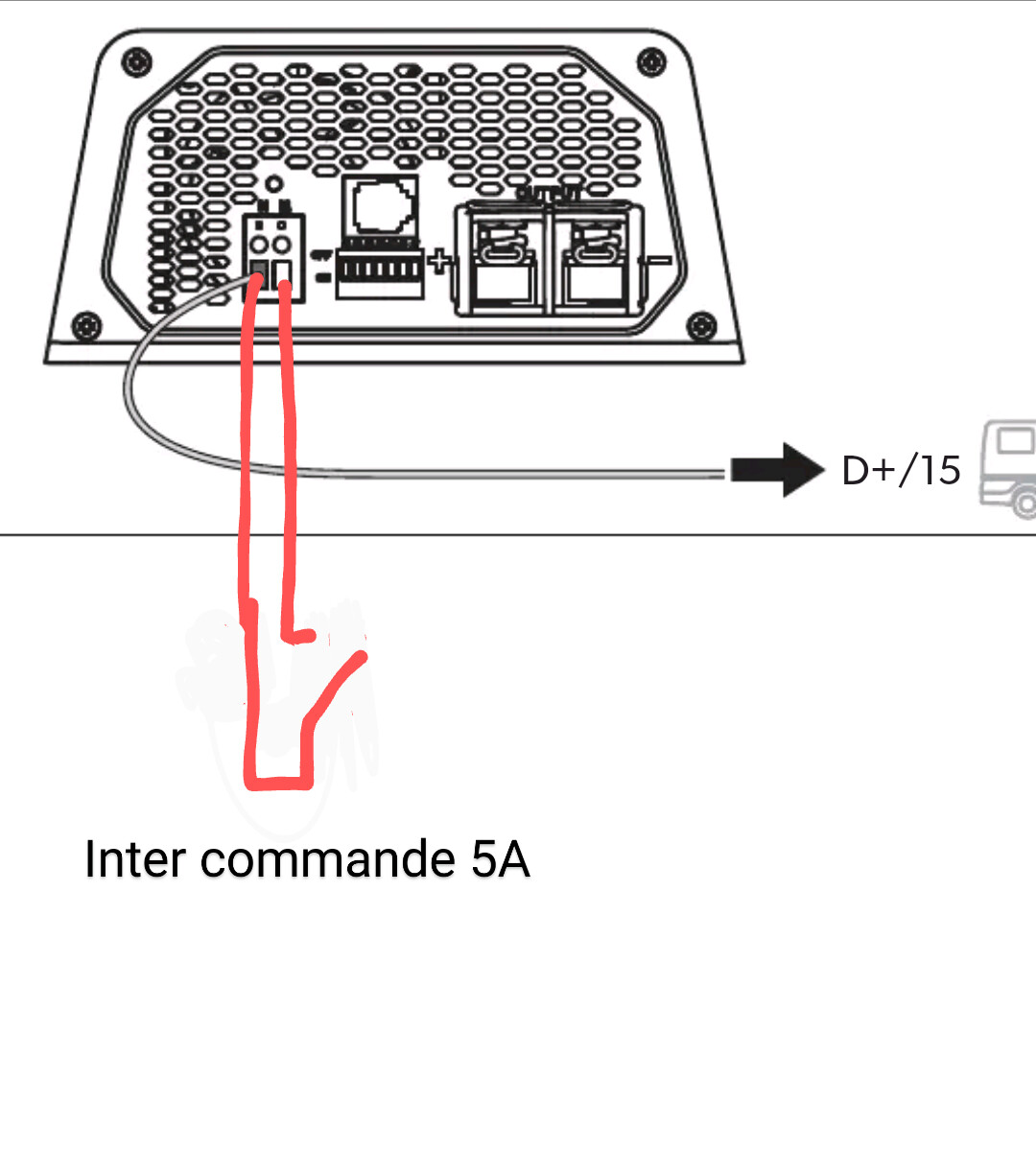

D’après la Doc .

Il faut mettre un signal positif en 5 .

Moi je ferais ça

Cdt
Thierry

[lenomade49]

Bonjour thierry,

Merci pour l’info.

Je vais pas pouvoir essayer maintenant.

Je vais faire les tests et reviendrai ici pour confirmer si ca fonctionne ou pas

Cordialement

Samuel

[lenomade49]

Bonjour,

Je vous confirme que ça fonctionne bien.

Merci pour votre aide

Sam
