Ouverture, et découverte d'une pile à Combustible Efoy 1600 à coeur ouvert !

[soleilen62]

Tout le monde en parle, mais la question est :

pourquoi elles sont si chères ?

Alors deux amis, ont pris le temps d’en démonter une
qui était Hors Service, et ne donnait aucune indication
sur le tableau de contrôle Efoy.

C’est donc la 1600 que nous allons voir en détail, cela
ressemble , et c’est bien logique à une usine à Gaz !
Nous pensons que c’est bien la première fois, que des
images vont être visible ici.
Nous l’avons bien sur remontée, et elle ne fonctionne
toujours pas mieux…
Notre idée n’était pas de la réparer, mais d’en connaître
son contenu, la partie principale étant la dernière image de
ce reportage, que nous n’avons pas démonté, et c’est bien là
que se trouve les métaux précieux, la fabrication de l’énergie,
et le prix important de cette pile !

Mais qui apporte une autonomie, en toute tranquilité,
sans avoir besoin de contrôler, puisqu’elle gère l’énergie.
S’il gèle, elle se met en hors gèle, si vous consommez
elle redémarre en silence sous le lit, ou sur certain CC,
dans un tiroir prévu d’origine à cet effet !

Pour ma part, nous en avons une sur notre CC, une 900 Efoy,
qui nous apporte une recharge sur batterie de 100A, pour
alimenter ordinateur par un convertisseur de 600W, ainsi que
le four micro ondes en 12V, et le sèche cheveux de 500W en 220V,
Cette pile est en service en permanence, 365j par an, n’est
jamais enlevée du CC, et tout les 20jours, je fais débiter la batterie
par le micro ondes, pour que la pile se mette en Fonctionnement,
c’est ce qui assure son bon fonctionnement, mais n’est pas
indiqué dans la notice Efoy, mais il faut le Savoir ! ! !

J’ai réalisé une installation permettant de recharger cette batterie de 100A
donc avec la pile Efoy, ou avec les deux panneaux solaires et alternateur,
et pouvant la jumeller avec la deuxième batterie de cellule de 100A aussi.

Passons au images:

Sous ces 12 écrous, le coeur de la pile, la partie qui est changée
lorque vous la renvoyez chez son constructeur .
Mais ne vous amusez pas à démonter votre pile, pour récupérer
les deux seules pièces en mouvement, les deux ventilateurs,
car vous en trouverez des moins chers sur le Net !!!

Cordialement de nous deux, Christian et Patrick.

[boyozinzin]

Bonjour patrick ttes et ts

Mon Dieu , je la reconnais c’est ma pile Efoy , c’est ma terrasse !

L’expérience date de lundi .
Ce que ne vous dit pas patrick c’est que j’ai ouvert moi-même ce maudit appareil , s’en sont échappés des gaz nocifs autres que de l’hydrogène , suivis d’une petite explosion .
J’ai le visage brûlé , ainsi que les bras , la peau arrachée , je suis aux urgences de Purpan à Toulouse .

Je viens de sortir de réanimation , heureux d’être vivant .
Patrick lui , est indemne , bien sûr , il était dans la cuisine , en train de me regarder faire .

La pile ne fonctionne toujours pas , c’est ça l’embêtant , plus que ma santé !!!
Patrick vous l’a dit ne vous amusez pas à démonter votre plie .

A bientôt peut-être , si je m’en sors .

Christian

[soleilen62]

Bonjour à Tous,

Mon cher ami Christian,

…désolé de t’avoir quitté si vite, mais après l’explosion,
j’ai pris peur, et je suis passé à Lourdes pour déposer
mes prières, mais tout était fermé, pas une âme…
pas un bus…pas une voiture, alors je suis rentré à Ispoure !

Mais aujourd’hui, heureux d’avoir de Tes nouvelles, et de
savoir que ta réanimation s’est bien passée…

Au plaisir de nous retrouver sur le Tour de France !

Bises avec masque, à Toi,
Cordialement à Vous , Patrick.

[boyozinzin]

Oh non je ne serai pas remis

:-))

[boyozinzin]

Bonjour ttes et ts

Réponse à pierrot41

Je continue le tutoiement puisque nous en avions convenu ainsi .
Je suis une fois de plus en désaccord avec toi , cette fois-ci sur la pile au méthanol dite Efoy .

En as-tu une , ou en avais-tu une ? Ce serait une bonne base pour en discuter .
" Quand on n’y connait rien " dis-tu , ( je précise quand-même que soleilen62 a un diplôme d’électricien ) , c’est en cherchant qu’on apprend , tout en restant prudent .

Du reste nous ne sommes sûrement pas les premiers à l’avoir fait , mais je n’ai lu personne sur ce forum qui soit venu nous le dire .

D’autre part , tu dis que notre expérience pourrait donner des mauvaises idées à des bricoleurs du dimanche , mais ils sont assez grands pour savoir ce qu’ils ont à faire .
Patrick a d’ailleurs déconseillé de démonter la pile , la réparation paraît difficile en tout cas pour nous .

L’idée d’ouvrir cette pile , pierrot , date de longtemps de ma part . Pourquoi ?
J’en ai 2 à la maison ( comme papa ) , à l’arrêt depuis des années .
Plutôt que de les envoyer en Allemagne , coût autour de 1000 € chacune , j’avais trop envie de voir ses tripes .
Comme lorsque j’étais enfant , tout démonter pour voir se qui se passe à l’intérieur .
C’est fait , au risque de l’abîmer et ça n’a pas été le cas .

La dangerosité de l’appareil dont tu fais état ne tient pas , je n’ai jamais vu ni entendu parler dans les faits divers d’une explosion ou tout autre genre d’accident à cause d’Efoy .
Les bidons de méthanol ont des bouchons sécurisés même couchés ; aucun risque d’écoulement , et solides , rien à voir avec les bidons de lave-glaces ou autre eau déminéralisée pour ne prendre que ces exemples-là ; d’où le prix élevé .

Pas plus dangereux que le sans plomb ou le gasoil , et même moins . Le méthanol est issu de plantes .

La 1° , la 1200 , que j’avais sur le Dethleffs ( elle y était je ne l’ai donc pas payée ) , il n’avait pas de panneau solaire , tournait donc beaucoup plus , faisait tout le boulot pour charger la batterie cellule . La TV était souvent allumée . Il y avait une chaleur étouffante dans la soute , car elle était fixée là , et pourtant aucun incident ni accident hormis la panne .

Je me mets à défendre Efoy alors que les miennes ne fonctionnent pas , qu’est-ce qu’il m’arrive ?
Patrick soleilen62 en est très satisfait .

Le secret s’il y en a un , je l’ai appris plus tard , bien trop tard , c’est de la laisser en état de fonctionnement .
Avec le panneau solaire elle fait un bon duo , elle prend le relais quand ce dernier ne peut plus assurer son rôle .
Il faudrait ausi partir très souvent .
A la maison , la laisser en marche également , avec suffisamment de méthanol , même l’hiver , avec les gelées , elle travaillera seule au moment opportun , et consommera peu de méthanol .
Sinon la déposer à la maison par grands froids , mais la rebrancher au minimum une fois par mois .
.
Ces informations , je les ai évoquées dans d’autres titres sur la pile Efoy .

Acheter une Efoy est intérsssant si on sort beaucoup , elle sera amortie facilement . A mon avis c’est la même chose pour les piles Lithium , quel que soit le modèle .

J’ai lu , de la part du camarade matthieu10 je crois , que sa Super B ne teint pas plus de 4 H avec un gros consommateur allumé .
Il vit dans son fourgon à l’année pour l’instant .

Je fais aussi bien ou à peu près avec mes 2 AGM 100 AH , à l’aide de mon convertisseur 1000 W , ça donne donc à réfléchir sur l’achat d’une lithium .
En tout cas je déconseille l’Eza , trop d’électronique , et de pannes pour cause de méconnaissance du produit .

Quand à Efoy , comme dirait Mr de la Palisse , si ça marche c’est génial , sinon c’est de la merde … entre 2500 et 6000 € .
Mon choix est fait , je ne dépenserai plus un centime là-dedans , à moins qu’on me signe une garantie de 10 ans !

Je pense avoir aidé celles et ceux qui cherchaient des infos sur l’énergie miracle , elle n’existe pas .
La meilleure , et depuis longtemps , c’est le solaire , conditionné par un ciel relativement bleu .

Camarades syndiqués ou pas , bon vent

Christian

PS

De plus en plus de magasins d’accessoires arrêtent la vente de piles Efoy .
J’en connais 3 à Toulouse , et peut-être d’autres
C’est donc un signe .
Je vous le prouve , on ne pourra pas dire que je mens :

Loisireo Muret ( un des plus grands dans l’agglomération ) , un autre Loisireo au nord de la ville , EAC Balma lui a stoppé depuis longtemps .

[boyozinzin]

RE

J’ajoute 2 choses :

1/ l’énergie solaire est fiable , car les panneaux solaires sont devenus aujourd’hui très bon marché , aucun entretien à part un nettoyage une fois par an , aucun frais après l’achat et l’installation , rien à surveiller , j’appellerai ça l’outil parfait .

2/ à propos des magasins toulousains qui n’exposent plus Efoy , j’en connais un 4° , si vous y tenez vraiment ils peuvent peut-être vous la commander , mais vous la déconseillerons en même temps .
Ils ouvrent leur parapluie en quelque sorte

Salut à tous

[soleilen62]

Bonjour à Tous,

Après ce long, et intelligent post de Christian,

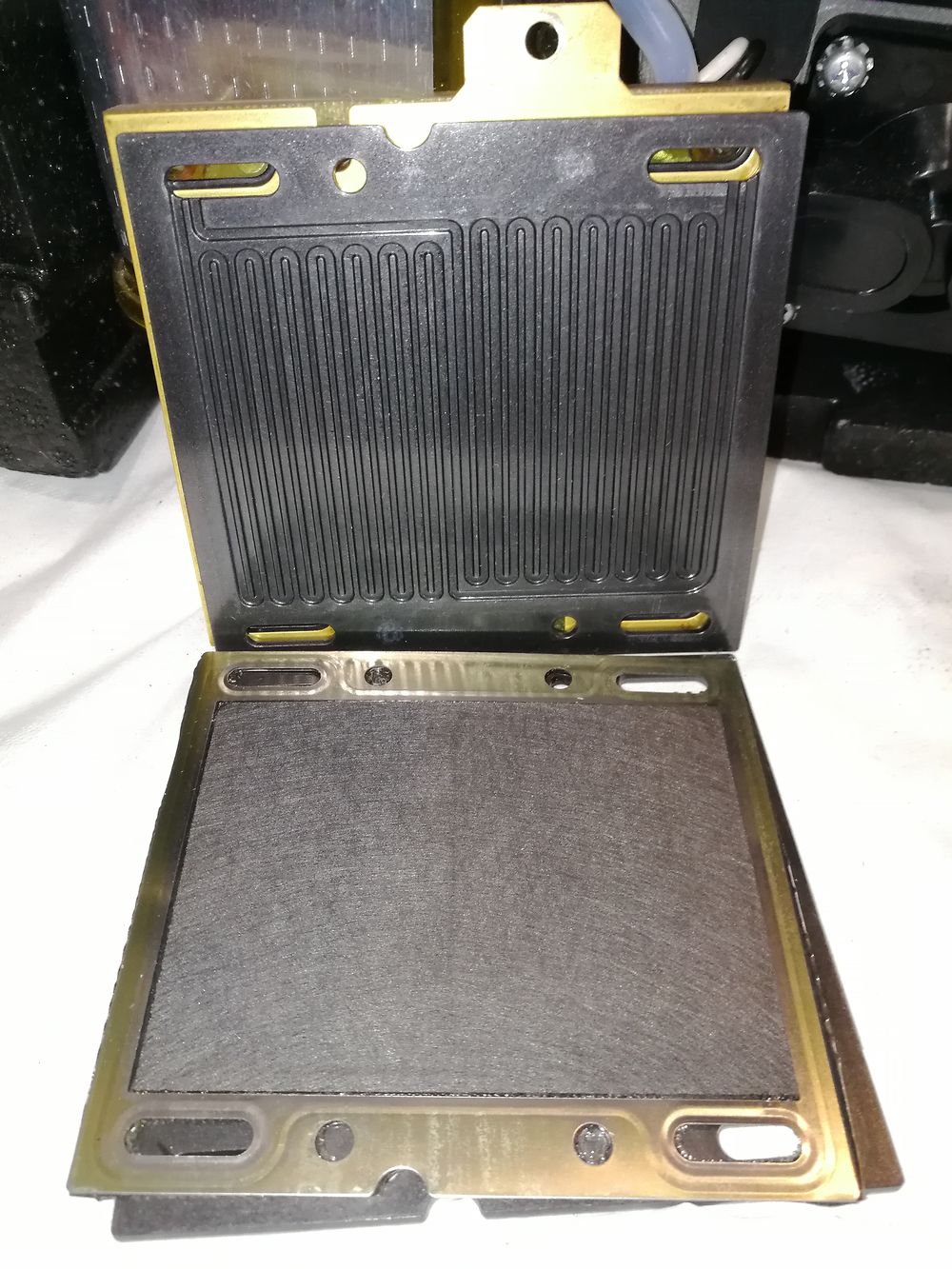

je rajouterai juste que de démonter les 12 écrous,
ne comporte pas de risque, puisque nous allons

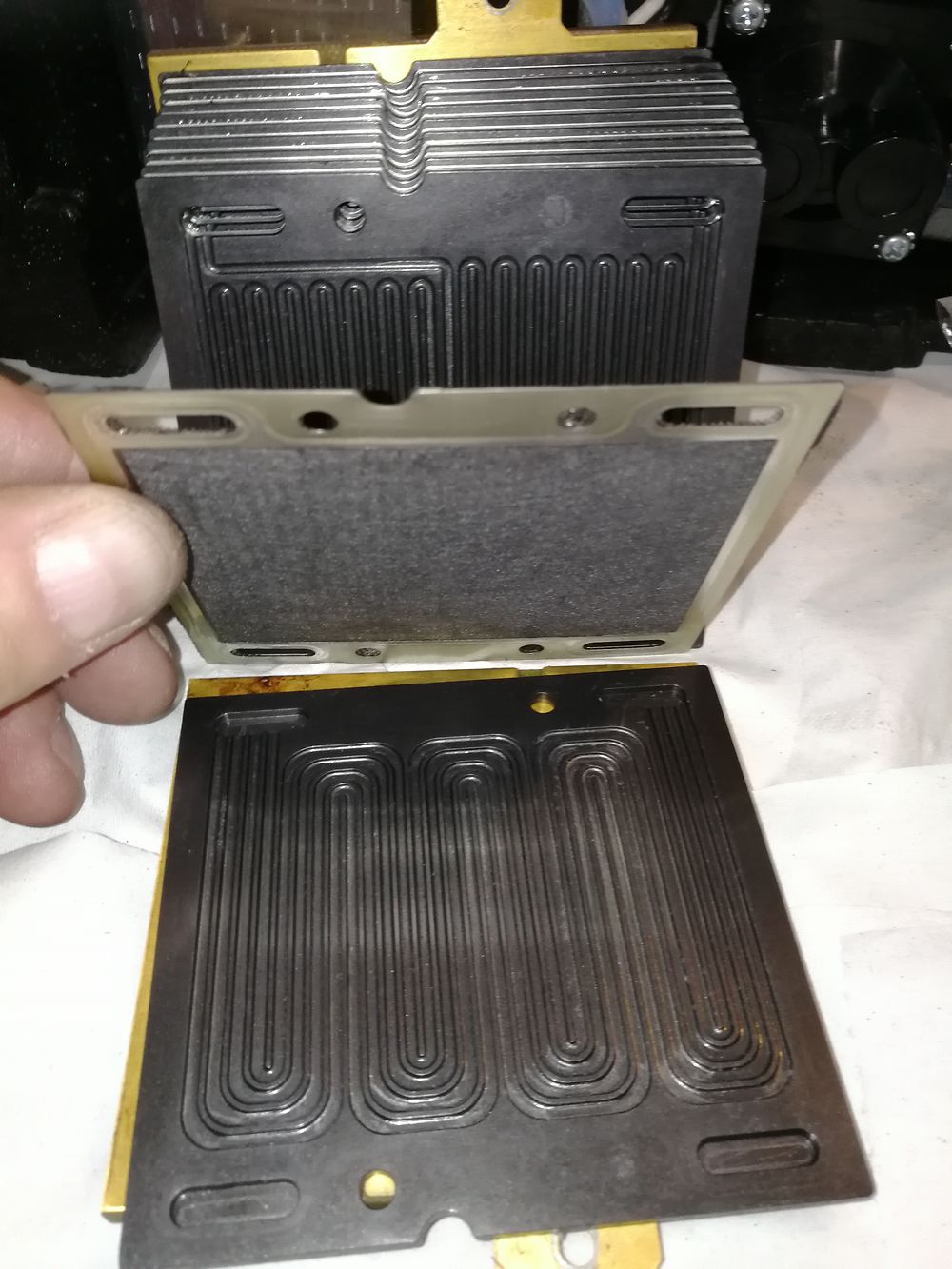

trouver, un empillement de plaques, dont des
métaux rares, que je ne citerai pas, pour éviter
que quelqu’un démonte… pour s’enrichir ! ! !

Cette pièce principale, où circule le Méthanol, n’est qu’un échangeur,
d’Oxygène O2 - Méthanol CH3 CH - Hydrogène H de numéro atomique 1-

Cordialement Patrick.

[soleilen62]

A pierrot41,

Trois phrases de votre part :

“”"""" Comme quoi quand on y connait rien “”""

“”""" se retrouver aux urgences “”"""

“”"""" dangereuse en utilisation a cause du metanol “”""""

Alors, entre nous deux lequel est le provocateur ?

Cordialement Patrick.

[soleilen62]

Bonsoir à Tous,

Là bien sur je maitrise les atomes, suite à mes études
sur le Soleil, et les centrales nucléaires.

Pour le fonctionnement d’une pile à combustible, elle convertit
Hydrogène de l’air, par phénomène d’oxydoréduction, avec
l’empilement des métaux de ses membranes , qui d’un cotê laisse
passer les atomes d’Hydrogène, par réaction chimique, et de l’autre côté se
sont les électrons qui se forment, comme sur une batterie avec
l’anode, et la cathode.
Il en sort donc par le nombre de membranes 12,7v, de la chaleur,
et H2O de l’eau, qui s’écoule sous le CC, dans ce cas.
Ces membranes ne laissent passer que les électrons, et lors
d’une non utilisation prolongée, ou d’un gel trop fort, les plaques se déforment,
provoquant la panne, puisque entre ces plaques, un liquide qui craint le gel,
et que l’on verse dans la pile, lorsque le voyant rouge s’allumest, c’est une petite
fiolle de 8cl.

Pourquoi je n’ai pas démonté le coeur, simplement, si Christian
souhaite un jour la remettre en fonctionnement, malgré le démontage,
qui aurait arrêter la garantie, mais celle çi n’était plus garantie,
elle est réparable chez Efoy.
Cette pile a toujours une certaine valeur, les composants électroniques
n’ayant aucun problème, vérifiez par mes soins au testeur.
Mais le coeur suivant la puissance entre 1200€ et 2100€.

Espérant avoir répondu, sans être trop technique,
bonne semaine,
Cordialement Patrick.

[soleilen62]

Désolé …s’allume !

[boyozinzin]

RE

Pierrot41 ,

je ne te suis pas tombé dessus , où as-tu lu ça ?
Tu le fais exprès ma parole !

Si tel avait été le cas tu serais aux CHU à l’heure qu’il est pierrot ! :-))

Quand à patrick , il a juste réécrit 3 morceaux de phrases dont tu es l’auteur , et qui sont négatives , voire un brin provocatrices .
Il a raison , et je ne dis pas ça pour le défendre , crois-moi !!
Il a simplement raison .

On dirait que tu cherches le bâton pour te faire battre , c’est affligeant , vraiment !
C’est à pleurer .

A propos c’est aussi mon avis , la notice d’Efoy manque d’explications , pour rester dans le sujet . Mais c’est volontaire de leur part évidemment .

Amicalement

Christian le zinzin

[pasque35230]

Bonsoir à Tous,

Là bien sur je maitrise les atomes, suite à mes études
sur le Soleil, et les centrales nucléaires.

Pour le fonctionnement d’une pile à combustible, elle convertit
Hydrogène de l’air, par phénomène d’oxydoréduction, avec
l’empilement des métaux de ses membranes , qui d’un cotê laisse
passer les atomes d’Hydrogène, par réaction chimique, et de l’autre côté se
sont les électrons qui se forment, comme sur une batterie avec
l’anode, et la cathode.
Il en sort donc par le nombre de membranes 12,7v, de la chaleur,
et H2O de l’eau, qui s’écoule sous le CC, dans ce cas.
Ces membranes ne laissent passer que les électrons, et lors
d’une non utilisation prolongée, ou d’un gel trop fort, les plaques se déforment,
provoquant la panne, puisque entre ces plaques, un liquide qui craint le gel,
et que l’on verse dans la pile, lorsque le voyant rouge s’allumest, c’est une petite
fiolle de 8cl.

Pourquoi je n’ai pas démonté le coeur, simplement, si Christian
souhaite un jour la remettre en fonctionnement, malgré le démontage,
qui aurait arrêter la garantie, mais celle çi n’était plus garantie,
elle est réparable chez Efoy.
Cette pile a toujours une certaine valeur, les composants électroniques
n’ayant aucun problème, vérifiez par mes soins au testeur.
Mais le coeur suivant la puissance entre 1200€ et 2100€.

Espérant avoir répondu, sans être trop technique,
bonne semaine,
Cordialement Patrick.

Bonjour Patrick,
Vous semblez bien connaitre cette pile.
J’ai un soucis d’Erreur 31 : Remplir de fluide.
Cela fait 3 fois que je remplis et à chaque fois cela marche 10 minutes et après re erreur. Je l’ai ouverte et je ne vois rien d’anormal. Elle a 2400 heures et je ne l’enverrai pas en allemagne au vu des couts de réparation.
J’ai lu quelque part que le fluide était de l’eau déminéralisée. C’est vrai que c’est une texture d’eau et sans gout ni odeur. Avez vous des informations sur la nature de ce fluide ?
Pour faire des tests, cela commence à me couter cher en floles.
Merci de votre avis éclairé.
Pasque

[soleilen62]

Bonsoir pasque35230,

Je commence par la fiole de fluide, on ne doit en mettre
qu’une seule !
Si elle vous en réclame plus, c’est qu’elle
fuit, suite à un coup de Gel !
La zone en bas à gauche, qui est le coeur de la pile est mort,
voir la photo du 13 juillet à 16h55 !

Ensuite , avec 2400 heures, elle est en fin de vie.

Si comme la mienne, elle reste dans le CC en Hiver, et qu’il Gel
elle doit resté connecté, et alimenté en Méthanol en permanence,
car elle se met en Fonctionnement en dessous de Zéro degré, et
consomme bien sur.

Ce n’est pas de l’eau distillée sinon elle gèlerait .
Si vous en mettez plus d’une fiole, elle ne peut
plus fonctionner.

Restant à votre écoute, Cordialement Patrick.

[pasque35230]

Bonsoir Patrick,
Merci beaucoup pour votre réponse rapide.
Je vais regarder si du liquide s’écoule
Pasque

[soleilen62]

Bonsoir pasque35230,

Il n’est pas certain que vous voyez du liquide couler, ou
alors elle est percée .
Par contre si à l’intérieur, il y a plus que la quantité d’une
fiole, vous ne pourrez pas la vider, sans la démonter, et
être dans l’impossibiliter, de la remettre en fonctionnement .

Vous pouvez l’envoyer en Allemagne, il vous ferons un diagnostic
précis et un devis, s’il est trop élevé, ils gardent la pile, au bout
du fil, vous aurez une personne qui parle très bien le Francais.

Cordialement Patrick.

[boyozinzin]

Bonsoir ttes et ts , content de vous retrouver
Bonsoir pasque35230 et soleilen62

Le liquide contenu dans le petit flacon est un lubrifiant , et comme dit patrick ne pas en verser plus d’un , même si l’écran vous l’indique .

Sinon la pile Efoy regorgera de fluide , ça ne servira plus à rien .
Soit elle a gelé , soit plus vraisemblablement elle a chauffé trop longtemps comme la mienne .

Dans ce cas elle ne fonctionnera plus et la solution , si vous en avez besoin , est de l’envoyer chez Efoy en Allemagne , coût environ 1000 € , et l’attente peut être longue .
Si on vous propose de l’envoyer chez Trigano ne le faîtes pas ils sont incompétents pour ça , elle ne marchera pas longtemps .

2400 heures ce n’est même pas la moitié de sa vie , puisque elle est étudiée pour durer 6000 heures au moins en la ménageant ; il l’envoyer pour un check-up au bout de 3000 heures .

Vous pouvez donc déjà le faire , personnellement j’arrête les frais , j’en ai 2 en panne , et jamais envoyées chez les Germains , car pas indispensable pour moi .

Au plaisir

Christian

[pasque35230]

Bonjour PatrickMerci pour cet avis éclairéPasque

[thierry-16]

Bonjour a toutes et a tous .
Je suis nouvellement inscris afin d’apporter ma pierre a l’édifice .
Je déterre ce sujet avec l’autorisation de patrick ,soleilen62 , afin d’apporter plus d’élément sur ces fameuses piles efoy .
Mon projet est de remettre en service une pile Efoy confort 80 .
Le principe de fonctionnement est très similaire a la pile Efoy de patrick .
Je pense aussi que vous allez peut être remettre vos piles , hors services , enfouies a la cave , en servive avec une bonne entraide entre nous .

je presente ma pile Efoy confort 80 avant ouverture

2 ou 3 outils

un peut de courage face avant

puis arrière

on ouvre plus… vue interieur

du nouveau , chose que cherchai partout sur internet en vain , pour ceux qui voudraient connaitre le fonctionnement , apres avoir suivi toutes la tuyauterie voici un schema dont je suis l’auteur .

une pause
ensuite on démonte quelques pièces , le coeur de la pile .
j’ai déjà démonté , remonté , fais des esais . Ce sera en plusieurs fois .

[soleilen62]

Bonjour Thierry-16,

Soyez le bien venu, ravi d’avoir un connaisseur qui va nous expliquer
le fonctionnement de cette superbe machine…tant décriée par ceux
qui n’en sont pas content ! ! !

Pour notre part, la pile Efoy est un confort losque le soleil est au dessus
des nuages !!!

Je pense que notre ami boyozinzin va regarder Votre sujet, car il en
à 3 à la maison…

Après un Efoy 90, c’est une 1200 sur le CC qui n’a que 585h ce jour.
Par contre j’ai une bonne adresse pour le Méthanol, bien moins cher
que chez narbonne accessoire !! En Vendée www.ludospace.com

Comme je Vous l’ai indiqué en électronique je n’ai pas de connaissances !
Malgré un CAP d’électricien …

Cordialement Patrick.

[thierry-16]

De retour .
Aprés avoir fais le tour en aspect phisique .
Je cherche un point bas pour vidange .

J’extrait environs 350 ml d’electrolyte .
Visuel de ce produit au premier regard.
Inodore , aspect comme de l’eau . non huileux ;

test sur une flamme , rien comme de l’eau sur du papier .je m’attendai a du methanol …

Passons au démontage du coeur

ca y est il sort
deux emplacements pour l’air
deux pour l’electrlyte liqude
6 tiges filtées
deux connections electrique pour memoir + -

on retire les scotch
un papier plastique
déssérage des ecrous
on sort tout doucement …

.

découverte de l’anode ou cathode (plaque + ) derrière une grosse bakelite

on la tourne on découvre une plaque matière bizard
est ce du carbonne ? on verra ca plus tard .

on soulève délicatement

un jolie labyrinthe qui correspond , suivant les durites , a l’air
zoom …

les taches blanches obstrut legèrement le passage de l’air
alors on gratte

oui pas fière direct au tourne vis plat
une cristalisation de je sais pas quoi encore
peut étre une solution plus tard

la plaque intermediaire aussi on vois un le dessin du serpentin
je gratte a la carte de credit , avec mes omgles et finition palissage au tissu .

passons a la plaque suivante electrlyte

plaque 4 labyrinthes pour air toutes nettoyées au tourne vis et papier en finition
plaque 2 labyrinthes pour electrlyque tout propre rien a faire juste finition papier

donc mauvais échange au niveau de l’air dû a cette cristallisation

Aprés plusieur recheches internet sur les differents fonctionnement et mise au point de ces piles a ethanol .
les plaque sont dans une matière très special pas du carbonne comme ma première déduction .
en mode diodemètre ohmetre avec un multimètre , entre face et arrière de ces plaques , comme une diode passe dans un sens 0.0 ohms et bizard comme une capa (condo) dans l’autre, 1er contact avec les pointes du multimétre 0.3 et sa monte jusqu’à 1.8 voir 2 ohms .
idem sur une meme face un coin comme un pole nord et le coin opposé pole sud (anode cathode) .
toutes les plaque placé suivant l’empilage ont les mêmes réactions , diode capa nord sud .
les plaques fines intermediaires membranes poreuse conductive avant arrière 0 ohms .

ces dernières , les membrannes poreuses , sont poreuses au méthnol pour la réaction avec l’oxigene de l’air et le fuide hydrolique (electrolyte) est là pour colmaté cette menbranne pour ne pas que le méthanol passe trop vite et serait donc inéficasse .

que dire de plus …

dépoussiérage remontage des elements
attention au serrage , pas trop fort , je me suis aperçu que les plaques etaient trés tendre a la compression . j’ai fais une legère déformation , oupss , dessérage vite , ouf , c’est revenu .
contrôle d’étanchéité en aspirent à la bouche par dépression .
contrôle d’isolement des élements , je trouve entre les plaques anode cathode + - comme une diode passe que dans un sens 0.0ohm. entre lot de quelques plaques , diode 0.0 et dans un sens et dans l’autre nous avions 2 ohms pour une plaque recto verso , une membranne 0.0 ohm dans les deux sens , on passe a 1000 ohms entre deux plaque et au dela de Megaohms ensuite trés exponantiel .

on remonte tout et on fera un essai comme ça …
je remets l’electrolyte dedans .
pour info j’ai aussi une pile Efoy 1200 qui est plus vieille mais qui fonctionne dans mon camping car , 1800 heures encore 35 watt pour 50 neuve . donc pas surpris par le temps de démarrage .
la Efoy confort 80 en expertise etait hors service , que j’ai acheté pour une bouchée de pain sur le net , elle est sans clavier de control car pas vendu avec , donc pas moyen de savoir si il y a des erreurs .
cette pile confort 80 tournait 15 minutes et s’arrêtait . Lors de sa reception .

Je passe aux essais , simulation 12.0v , elle redemarre
miracle , charge pas fort mais fonctionne .
20mn 500ma , 1h 1A elle revie
1h30 1.2A

et là j’ai fait une mauvaise deduction , une mauvaise idée …
j’ai pensé qu’il n’y avais pas assez de methanol
je redémonte , j’enléve 10 cc d’electrolyte remplacé par 10cc 100ml d’ethanol .
je remet en route
greeeeeuuuuu;;;;;;;;; elle s’arrete entre 15 et 30 minutes .
donc revidange
350 ml mélange electrolyte / ethnol + 100 ml electrolyte soutiré avant
le tout dans une casserole rechaud exterrieur ébulition quelque minute pour evaporer l’ethanol et revenir avec un electrolyte d’orrigine .
évaporation jusqu’à l’obtention de mes 350 ml peut etre electrolyte pure
je ne suis pas physicien
j’ai dû inventer une chose differente
mais cette electrolyte ne fonctionne plus .

mes recherches sur le net methanol ebilution 60 degré
l’ eau a 100 degré .
et suivant mes recherche l’electrolyte serait comme dans une batterie de voiture , batterie au plomb , de l’acide sulfurique .
rappel ebulition acide proche de 300 degré

Messieux les ingenieurs et phisiciens en quoi ai je transformé mon electrolyte en élevant la temperature de mon mélange ?

demain je refais mes essais avec de l’acide sulfurique melange 38 degré pure dé le démarrage .

je reprendrai mes divers essais par la suite …

[thierry-16]

bonsoir
merci mais j’achete justement chez eux

je suis deçu
j’ai redigé ma deuxieme partie en 2 heure et en la mettant en ligne elle a disparue

je recommancerai plus tard en plusieur tronçons

cordialement

thierry

[thierry-16]

re
apparemant il faut etre patient , ma deuxieme partie est de retour

patrick , ton diplome d’electricien , comme moi , mais moi sans diplome , juste fait valider mes aquis a l’afpa , je suis autodidacte , mais pas besoin d’electronique nos pile n’on certainemant pas de soucis de ce coté
autodidacte si j’aime j’aprends , mes lacunes sont grammaire , orthograthe , les doigts trop courts pour les accends et majuscules .

je pense a un probleme d’obstruction comme le prouve la deuxuieme partie
et un disfonctionnement de l’electrolyte

il nous faud des phisiciens
ou des techniciens efoy

moi aussi il me faud la pile en securité pour l’appareil d’apné du sommeil

si quelqu’ un pouvez nous donné la composition de l’electrolyte on pourrai tous faire nos vidange de pile avec des gants …
cordialement

thierry

[thierry-16]

patrick
sur la pile efoy que vous avez demonté il y a 1 ans 1/2
les photos du refroidisseur d’air en aluminum a ailettes
photo 16h51 la troisieme ce radiateur en gros plant
on apercoit une durite en haut a gauche qui est fissurée
l’avait vous reparée ?

cordialement

[soleilen62]

Bonjour Thierry-16,

Nous avons bien vérifié, tous les tuyaux, et toutes les connexions
de cette pile, de même que le tuyau qui semble en bas applati, mais
rien ni a fait !

Mais je trouve super votre travail de démontage du Coeur !

Attendons la suite, sachant que je ne vais pas démonter la nôtre
qui tourne bien en ce moment !

Par contre en consultant , j’ai vu qu’il y avait un " Boitier de mise à Jour"
alors je vais dans la semaine prochaine , mercredi ou jeudi , consulter
la Hotline pour prendre renseignements, sur ce boitier.

Lundi, mardi sortie en montagne avec le CC !

Cordialement Patrick.

[boyozinzin]

Bonjour thierry et patrick

Je crois que thierry a raison, j’ai remarqué un gros tuyau plastique transparent fendu sur une photo de 16 h51 côté gauche message du 17 juillet 2020.

Regarde bien patrick

A plus christian

[cloulux]

Bonjour

J’avais fait la mise à jour du 05/2014 au salon de Düsseldorf

Voici le boitier utilisé :

https://si3.photorapide.com/invites/photos/2022/02/18amqn.jpg

[soleilen62]

Bonjour Thierry-16,

J’ai regardé bien sur mais sur toutes les images les nôtres et les vôtres
se sont des traits de feutre : noir , vert et rouge, je ne vais pas les
remettre sur le site.
D’ailleur mon ami boyozinzin m’ a contacté sur ce doute .

Mais bon courage pour la suite, chez ami,
Cordialement Patrick.

[thierry-16]

bonsoir patrick

Entouré le tuyau est ouvert !?

Pour le boitier de mise a jour , suffis d’envoyer le numero de la pile au sav Efoy et ils le font parvenir , de memoire , gratuitement a la maison avec un bon de retour et un delai .
passé le delai ils facture .
Si la pile n’a pas besoin de mise a jour ils vous le diront.

Pour revenir a ma pile confort 80 toujours en test avec differente electrolyte + methanol a different pourcentage .
Essai a l’eau de pluie
Essai a l’acide sulfurique
Essai avec son vieux electrolyte
Pas moyen de redémarrer

Quand j’aurai du temps de libre je recommencerai a l’acide sulfurique , je pense que se sera le mieux , il me manque que le pourcentage a trouver .
Mais chaque essais prennent 30 mn pour controler les tentions d’attaque de la cellule .

Cordialement

Thierry

[thierry-16]

Je décompose le coeur Efoy confort 80 tranche par tranche .

Voila maintenant tout le monde saura a quoi ça ressanble a l’interrieur .

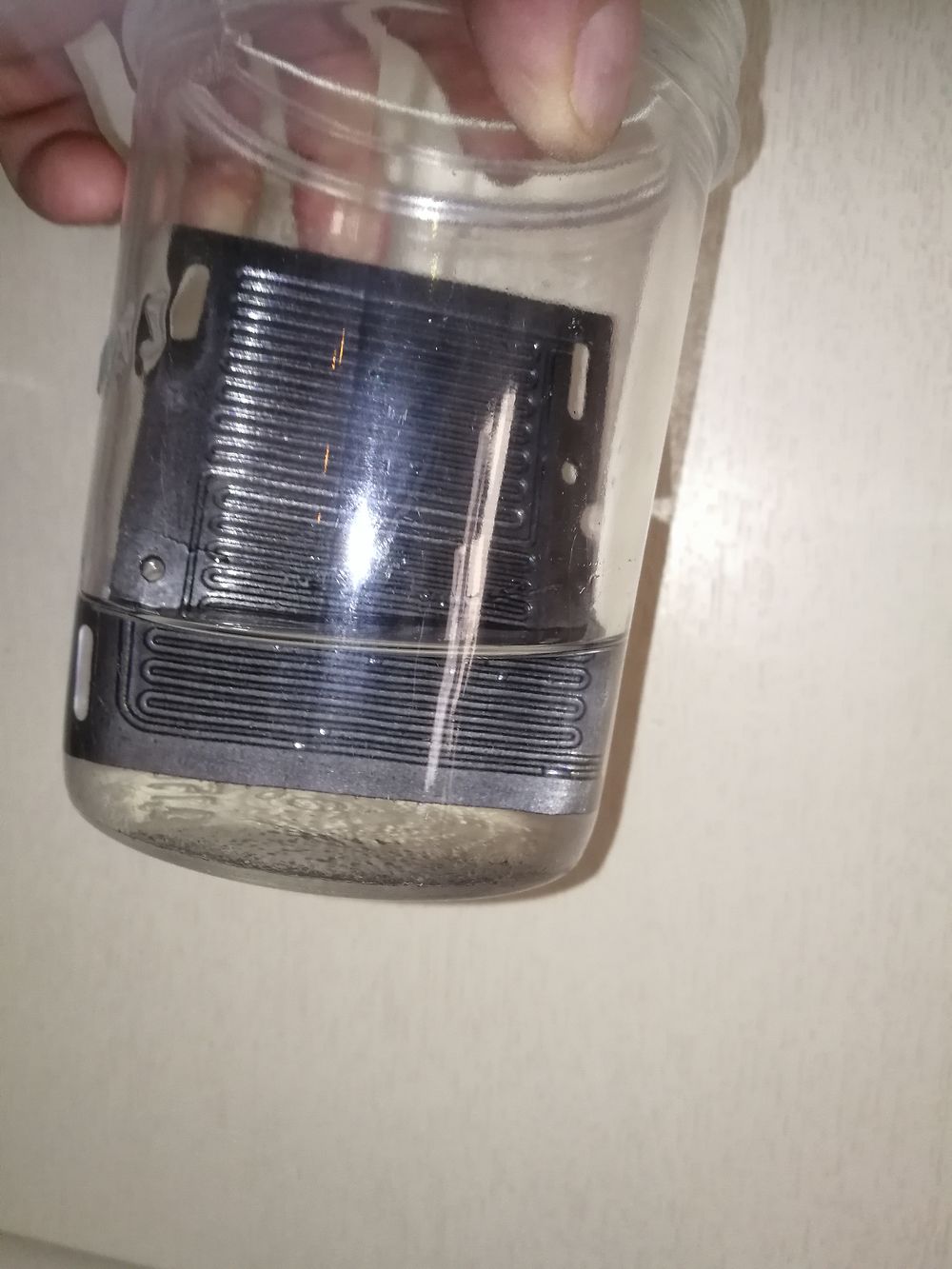

J’ai a nouveau démonté la cellule pour voir si elle pouvait resister a l’acide .

légère immertion dans l’acide … une bonne heure , pas une seul trace .
ni la plaque ni la membrane .

bonne soirée a toutes et a tous

Thierry

[soleilen62]

Bonsoir Thierry-16,

J’ai bien vu la photo, mais ne suis pas sur que se soit une coupure,
car sur nos deux piles il y a 3 couleurs : noir, vert et rouge ,alors nous
vérifirons lorsque nous redescendrons chez boyozinzin .

Juste une question, je pensais que la petite fiole que l’on met dans
la pile lorsqu’elle le demande , bien sur était le produit unique !

Alors à l’ouverture du coeur, vous aviez un autre produit… je crois ?

Etait il récupérable ?

A très bientôt Cordialement Patrick.
ici du noir:

là du rouge :

[soleilen62]

Re Bonsoir,Thierry-16

Ok ! j’ai bien lu , il y a un électrolyte , donc c’est
peut être lui qui met la pile en défaut ?

Je poserai la question à la Hotline semaine prochaine,
sait on jamais, tout les tuyaux sont bons à prendre…

Il se fait tard…je vais fermer boutique pour ce soir …

Cordialement Patrick.

[thierry-16]

Bonjour
J’ai découvert cette article .

https://www.efoy-pro.com/fr/efoy/technologie/dmfc/

Apparemment , de l’eau ,…
Je reprendrais mes essais a l’eau distillée.
Les proportions , je ne sais pas .

Sur ce système , c’est donc la membrane qui sert d’électrolyte , donc méthanol direct avec de l’eau .
Donc c’est la composition de l’eau H2O qui fera les ions positive , h+ , en allant trouver l’air CO2 , ion négative , pour former de l’eau H2O , vapeur et chaleur …

Je vais repotacer les docs de chimie …

Bonne journée , bon week end …

[thierry-16]

Concernant les photos

Ci c’est ça le rouge c’est une sonde de température .

[soleilen62]

Bonjour Thierry-16,

Ok pour la couleur rouge !

Mais une info pour Vous , j’ai la fiole, et ce n’est pas de l’eau distilléé,
puisque dangereuse pour les marmots…

Je pense que c’est le "fluide " indispensable !!!

Allez, à vous lire, amitié Patrick.

[soleilen62]

Bonjour Thierry-16,

Merci pour cet excellent travail !

Mais attention avec les acides à vos doigts !!!

Si vous avez besoin d’une fiole Efoy , je vous l’envoie !

Cordialement Patrick.

[thierry-16]

Merci pour la fiole .
J’en ai une pour la pile du camping car.

Pas sûr , que ce ne soit pas de l’eau . Ils ne le dirons pas , cela leurs rapportent trop d’agent si c’est ça .

Le principe de la chimie est de séparé les molécules de l’eau H2O avec le méthanol , hydrogène oxigènes , pour passer les ion hydrogène de l’autre côté de la membrane , électrolyte , pour aller rejoindre l’oxygène de l’air CO2 , pour reformer de l’eau H+O très chaude Voir vapeur . Qui ensuite passent par le radiateur qui refroidit l’ensemble pour être sûr d’être liquide et de retourner dans le compartiment avec le méthanol , le surplus , gaz carbonique , chaleur et reste de vapeur d’eau , sortent par le tuyau en caoutchouc , l’échappement.
Voici pour le principe .
Si la pile fonction souvent ,pas besoin d’ajouter la fioleSi la pile est stockée trop longtemps l’eau peut s’en évaporé .

Dons mon avis… Je penserai à de l’eau .
Mais bon ma pile n’a pas encore redémarré
Donc j’en mets pas la tête a couper .

Cordialement

Thierry

[thierry-16]

Bonjour
La tête ne devrait pas couper

Ouf sauvé

[pasque35230]

Bonjour,
Je suis ce sujet avec le plus grand intérêt et admiration pour le travail de Thierry-16 et le partage de son expérience. En tout cas, avec toutes ces explications, dès que j’ai un moment, je redémonte ma pile pour voir le problème que j’expliquais plus haut. J’y vois nettement plus clair maintenant avec toutes ces explications. Merci
Pascal

[thierry-16]

Bonjour a toutes et tous

Pour le prix de deux fioles Efoy
Di water

Pour moi c’est en commande (mano)
Je vous tiendrez au courant des évolutions
Après différents essais a plusieurs dosages , eau , méthanol .avec :
De l’eau déminéralisée
De l’acide sulfurique
De l’eau de pluie
Prochaine étape eau deionise .

Après recherche sur le Di water qui sert a absorber le Carbonne dans les changements d’état des molécules .

J’espère tenir les bons infos

Car chez Efoy c’est secret …

A plus tard
Thierry

[thierry-16]

Bonsoir
Ça se précise …

Avec ça …
J’espère avoir percé le mystère .

Thierry
