Panneau de commande camping-car

[andre53]

Bonjour
je n’ai plus le contrôle de la batterie moteur
batterie cellule c’est bon ,tout les fusible sont bon
d’où vient la panne
cc florium 73 LMS de 2015

[thierry-16]

Bonsoir

Suivant votre EBL .

Connecteur j1 .
Avez vous du 12v avec un contrôleur.

Extrait page Internet

Salutations
Thierry-16

[andre53]

Bonjour Thierry-16,
merci pour le schéma c’est bien celui ci
je vais regarder au près de la batterie moteur et
je vais tester les fusibles au +
et je donnerais une réponse plus tard
cordialement
Andre

[andre53]

ou se trouve le J1 car là difficile de si retrouvé même avec le schéma

[thierry-16]

Bonjour .

J1 est un très gros câble .
Il doit y en avoir 3 gros .

1 + porteur. J1
1 + cellule. J2
1 - commun j3

Salutations
Thierry-16

[andre53]

je suppose que c’est les 2 rouges et le marron?

[thierry-16]

Non

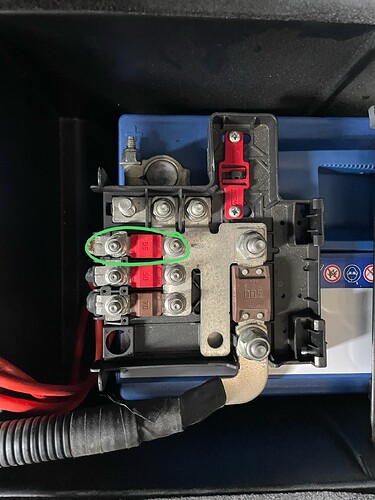

Rouge noir , les gros ou j’ai marqué sur la photo

Thierry-16

[andre53]

Bonjour Thierry
merci , j’ai regardé s’il y avais du 12 V oui
après avoir contrôlé tout les fils je retourne au tableau et
vérifie si j’ai toujours le problème ,là tout est redevenue normal
c’est donc un faux contact dans EBL

cordialement
Andre

[andre53]

re ce matin je débranche le 220V puis nouveau contrôle et
là plus rien pour la batterie moteur
j 1 je l’ai trouvé pas de 12V

[andre53]

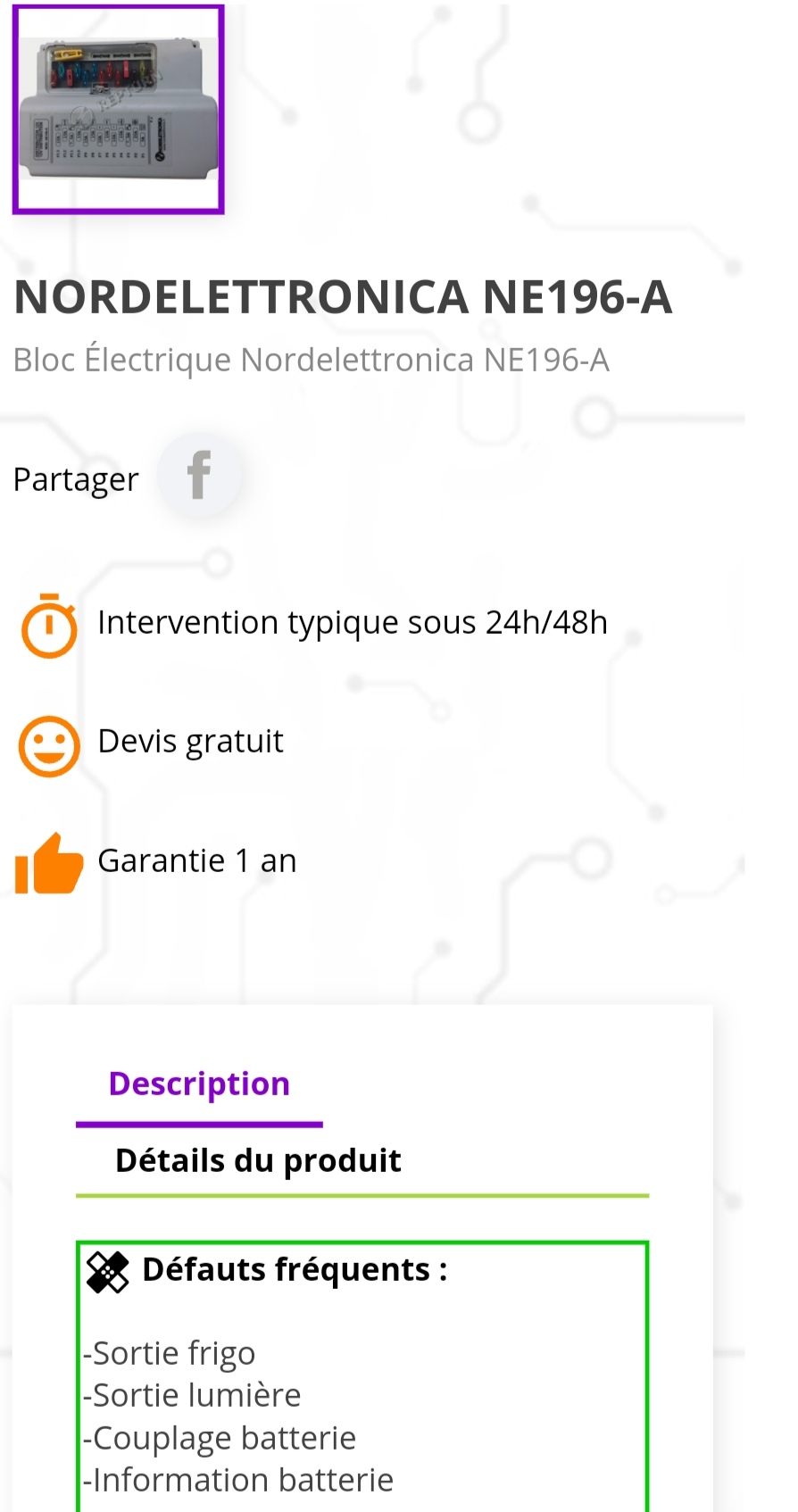

EBL nordelettronica NE196-FL

[thierry-16]

Bonjour .
Si pas de 12v sur j1 .

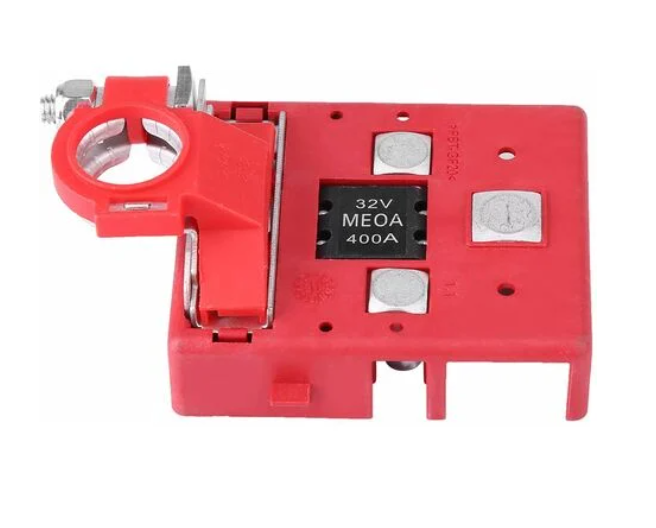

Fusible 50A entre batterie porteur et j1 .

Cordialement
Thierry-16

[andre53]

Bonjour
c’est bien le fusible qui est mort

merci thierry-16
cordialement
André
